當前位置：首頁>產品目錄>鑄鐵平板平臺>鑄鐵平板

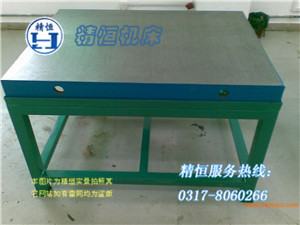

鑄鐵平板

鑄鐵檢驗平板結構為單圍箱體式，雙圍箱體式及筋板式結構，鑄鐵平板工作面采用人工刮研，研磨，精銑等加工工藝，可加工V形、T形、 U形槽、燕尾槽、圓孔、長孔等。精恒機床鑄鐵平板規格_，歡迎您前來選購。

產地：泊頭市

供應商：河北精恒機床制造有限公司

訂購服務熱線：

0317-8060266

鑄鐵平板詳細產品介紹

鑄鐵平板根據使用用途分為檢驗平板、劃線平板和裝配平板等多種細化產品。_按照_標準確GB7947-1999《鑄鐵平板》級別分為0、1、2、3，精刨5個級別。其中2級以上為檢驗平板，3級為劃線平板或基礎平板。鑄鐵平板結構：筋板式和單圍箱型，雙圍箱型。為_精度穩定和滿足載重等要求，臺面下方為立式筋板結構。對于需要承載較大重量的鑄鐵平板，應采用立式工字筋板。

鑄鐵平板材質：采用HT200-300鑄造，材質配料時原料含量加配料按如下標準（%）：含碳量：3.1-3.4、錳：0.6-0.9、硅：1.5-2.0、硫〈0.12、磷〈0.3。

鑄鐵平板的規格：常規規格為200×200-4000x8000mm，大于此規格可以多塊拼接，異形規格可按圖紙定做。（下附規格等級對應表）

鑄鐵平板應力處理：為_精度的穩定，鑄鐵平板消除內應力的工藝方法有人工退火，時效振動儀振動，自然時效三種。根據目前生產需要及客戶需求，多采用人工退火與時效振動儀振動處理。

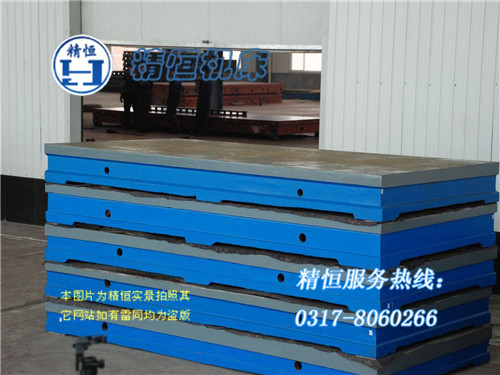

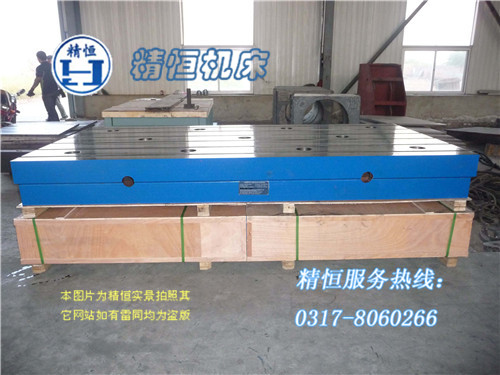

鑄鐵平板外觀及包裝：精加工板面涂防銹油，板面四周上沿涂灰色油漆，平臺四周根據客戶安裝現場需求涂藍色或黃色，綠色油漆。非加工底面涂紅色防銹漆。包裝為木箱包裝，為避免吊裝過程中，起吊索具與板面邊沿發生磨損，板面邊沿安放角鐵。

鑄鐵平板的安裝方式：多采用調整墊鐵，地錨器，平板支架等方式。尤為注意的是，鑄鐵平板調整完畢后，調整螺栓_要固定到位，防止松動而引起平板平面度變化。

鑄鐵平板檢驗方法：采用涂色檢驗或水平儀或反射鏡及橋板等檢測工具。 0級1級平板平臺在每邊為25㎜平方的范圍內不少于25點。 2級平板平臺在每邊為25㎜平方的范圍內不少于20點。 3級平板平臺在每邊為25㎜平方的范圍內不少于12點。

鑄鐵平板的注意事項：1.在鑄鐵平板板面放置檢測工件時，應避免工件與板面產生較大撞擊導致其變形甚至損壞。2.使用環境應避免高腐蝕，高溫等較惡劣環境。3.使用過程中，應嚴格注意日常保養4.平臺臺面在正常使用過程中，難免會出現使用磨損而導致精度不穩，可通過重新鏟刮恢復其精度。

鑄鐵平板規格及等級對應表：

規格（長 X 寬） mm	精度等級					高度 mm
	0級	1級	2級	3級	精刨
	平面度公差（μm）
1000×750	9	18	36	90		180
1000×800	9	18	36	90		180
1000×1000	10	20	40	97		180
1200×1000	10	20.5	41	103		180
1500×1000	11	22	45	112	120	190
1500×1500	12	25	50	125	125	200
2000×1000		26	52	130	190	200
2500×1500		28	56	140	210	230
2000×1200		26	53	132	195	200
2500×1500		32	64	152	230	250
2500×2000		34	68	168	248	250
3000×1000		34	68	168	248	260
3000×1500		35	70	174	254	260
3000×2000		37	74	184	275	260
3000×2500		38	76	186	276	260
3000×3000		42	84	210	300	280
4000×1000		42	84	210	300	280
4000×2000		44	88	219	310	280
4000×2500			92	228	340	280
4000×3000			96	240	360	300
5000×1500			100	249	370	300
5000×2000			102	255	375	300
5000×2500			106	264	390	300
5000×3000			110	287	420	350
6000×1500			116	287	420	350
6000×2000			118	293	430	350
6000×2500			120	300	450	350
6000×3000			124	308	460	350
8000×1500			146	366	500	400
8000×2000			148	370	520	400
8000×2500			150	375	530	450
8000×3000			153	382	570	450
