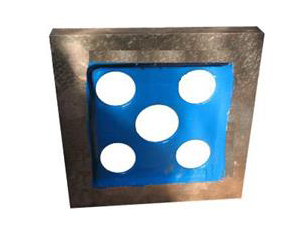

檢驗方尺的用途：具有垂直平行的框式組合,適用于高精度機械和儀器檢驗及機床之間不垂直度的檢查.是用來檢查各種機床內部件之間不垂直度的重要工具。
檢驗方尺：按GB6092-85標準制造，材料HT200-250，用于垂直度、平行度檢測，并可做為90°測量基準。
規格mm | 相對測量面平行度 | 相鄰兩側面垂直度 | 測量面直線度 | ||||||
精度等級um | |||||||||
0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
200×200×30 | 4 | 8 | 16 | 1.5 | 3 | 6 | 4 | 8 | 16 |
250×250×30 | 4.5 | 9 | 18 | 2 | 8 | 8 | 4.5 | 9 | 18 |
300×300×30 | 5 | 10 | 20 | 2.3 | 9 | 9 | 5 | 10 | 20 |
400×400×40 | 6 | 12 | 24 | 2.6 | 10 | 10 | 6 | 12 | 24 |
500×500×50 | 7 | 14 | 28 | 3 | 12 | 12 | 7 | 14 | 28 |
600×600×50 | 8 | 16 | 32 | 3.5 | 14 | 14 | 8 | 16 | 32 |
